원래 장소 | 센즈헨, 중국. |
브랜드 이름 | SINOMATIC |
인증 | CE/ ISO |
모델 번호 | DZ-2243 |
제품 설명

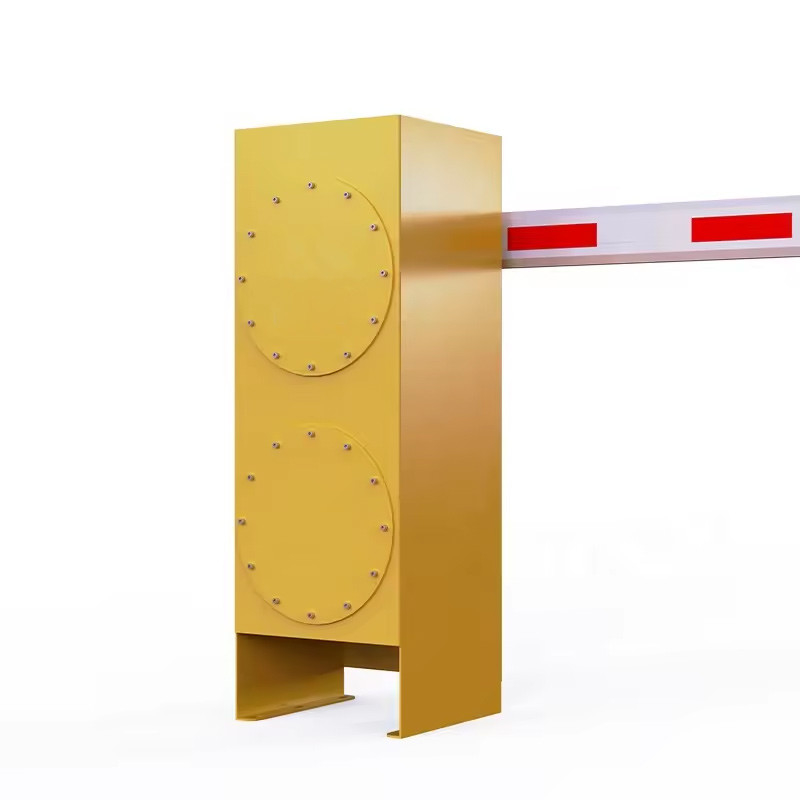

이것은 폭발 방지 장벽 게이트입니다. 이 제품은 작은 부피, 낮은 소음, 높은 효율의 특성을 가진 전형적인 메카트로닉 제품입니다.넓은 속도 조절 및 작은 평형 속도 오류.
네 번째 세대의 줄기기는 장벽 게이트에 특별합니다. 선택적인 멀티 스피드 비율, 안정적인 작동, 그리고 사용자 정의 기어는 더 높은 전송 효율과 높은 안정성을 가지고 있습니다.시장에서 점점 더 존경받는그것은 최신 곰팡이 디자인 기술, 다이 캐스팅 제조 기술, 브러쉬리스 제어 속도 조절 기술을 채택합니다. 팔은 빠르게 교환 될 수 있습니다.클러치 없는 디자인은 더 편리하게 사용할 수 있습니다, 그리고 기계 코어는 속도 가속이 빠르다는 기어 전송을 채택합니다. 아크 모양의 곡선 크랭크 3 링크 구조는 팔이 빠르고 안정적으로 작동하도록합니다. 편리한 유지 보수 및 긴 서비스 수명.
적용되는 장소:
주유소, 가스공장, 천연가스공장, 가솔린 동굴 입구, 화학 공장
위험물류 창고 등
기능
1달리는 속도는 1.5s에서 3s, 2.5s에서 8s로 조정할 수 있습니다.
2팔 방향은 빠르게 바꿀 수 있습니다.
3. 전원을 끄면 모터 바퀴로 장벽 게이트를 열고, 전원을 켜면 자동으로 재설정합니다.
4- 곡선 크랭크 팔 3 링크 움직임 구조, 운영은 안정적입니다.
5무선 리모컨으로 켜고 닫습니다.
6자동 역전 기능 (세력 조절)
7적외선 광전지 연결이 가능해요
8- 루프 탐지 연결이 가능해
9. 잘 주차 시스템 장비와 통합, 와이어 컨트롤 (시그널을 전환해야합니다).
10신호등의 연결 장치 (AC220V, 전력 40W 이하)
11. 자동차 주차 시스템에 대한 건조 접촉 신호를 제공합니다.
12닫을 때 자동 지연 (조정)
13RS485 또는 CAN 네트워크 통신 인터페이스 (모듈 설치가 필요 없습니다).
14계산 인터페이스
15. 24V 백업 배터리 인터페이스 ((태양 에너지를 사용하여 충전 할 수 있습니다, 선택)
16. 열 때 팔을 열어 (보장 배터리 추가, 선택)
17충돌 방지 경보 장치 (선택)
기술 사양
캐비닛 크기 | 350*305*1005 (mm) | 350*305*1005 (mm) |
작업 온도 | -35°C~+65°C | -35°C~+65°C |
전원 공급 | AC110V/220V, DC24V | AC110V/220V, DC24V |
열고 닫는 속도 | 1.2sec-3sec (조정 가능) | 2.5Sec-6Sec (조정 가능) |
등급 전력 | 160W | 200W |
운전 방법 | DC 브러쉬리스 모터 | DC 브러쉬리스 모터 |
습도 | ≤90% | ≤90% |
원격 제어 거리 | ≤100m (열린, 햇볕이 잘 드는 날씨) | ≤100m (열린, 햇볕이 잘 드는 날씨) |
보호등급 | IP66 | IP66 |
모터 무부하 속도는 | 1850r/min | 1850r/min |
조정 가능한 붐 길 | 2m-4.5m | 3m~6m |
설치 단계
1. 속도 사양에 따라 장벽 게이트의 올바른 유형을 선택 하 고 확장 볼트로 장벽 캐비닛을 고정 하십시오.
위치를 결정 한 후,장벽 게이트 기초는 사이트 조건에 따라 수행되어야하며, 또한 비 콘크리트 바닥을위한 발판을 만들어야합니다.
2. 선택 및 실행 봄
장벽 게이트는 배달 전에 잘 조정됩니다. 추가 조정, 아래 지침을 따르십시오.
스프링은 뻗을 수 있고 사양은 다음과 같습니다.
지름 4.0MM 녹색 색상
직경 4.5MM 빨간색
지름 5.5MM 파란색
지름 6.8MM 노란색
직경 7.0MM 흰색
스프링 길이는 실제 제품에 따라 달라집니다. 디자인 변경 사항은 별도로 알려집니다.
3. 장벽 팔의 위치를 조정
팔의 위치를 조정하기 위해 (예를 들어, 과도한 힘을 행사 한 후), 아래와 같은 단계를 수행하십시오.
3.1 장벽 게이트 문을 열고 덮개를 제거
3.2 M12 앨런 키로 DZ-8의 두 개의 고정 스크루를 팽창 샤프트에 풀어서 장벽 팔을 수동으로 다시 배치할 수 있다.
3.3 장벽 팔의 위치 (그림 1의 수평 위치) 를 캘리브레이션한다.
3.4 두 개의 고정 나사를 다시 단단히 하기 위해 여섯 각의 열쇠를 사용 합니다
